80Nm3 150Bar dầu máy nén oxy không có dầu
Cần thiết cho hydro hóa công nghiệp - máy nén hydro
Trong những năm gần đây, do sự phát triển nhanh chóng của ngành hóa dầu, quá trình hydro hóa mới tiên tiến được sử dụng rộng rãi trong ngành tinh chế dầu mỏ, đòi hỏi ngành công nghiệp máy móc phải cung cấp các bộ thiết bị hydro hóa hoàn chỉnh và máy nén hydro là một trong số đó.
1 、 Phân loại máy nén hydro
Theo nguyên tắc làm việc và cấu trúc bên trong, máy nén có thể được chia thành máy nén cơ học và máy nén không cơ học. Máy nén cơ học được chia thành máy nén điều khiển chất lỏng, máy nén màng, máy nén tuyến tính và máy nén chất lỏng ion; Máy nén không cơ học được chia thành bốn loại: bơm chất lỏng đông lạnh, máy nén hydrua kim loại, máy nén hydro điện hóa và máy nén hấp phụ.
Bởi vì hydro có các đặc tính của mật độ thấp và mật độ năng lượng thể tích nhỏ, máy nén hydro phải có đặc điểm của ổ trục áp suất lớn, dòng chảy lớn, an toàn và niêm phong tốt. Trong khi ngăn chặn sự hấp thụ hydro, nó nên theo đuổi việc mất năng lượng ít nhất có thể. Hiện tại, máy nén khí điều khiển chất lỏng và máy nén màng được sử dụng rộng rãi trong các trạm hydro hóa trong nước.
2 Nguyên lý làm việc của máy nén hydro
Cấu trúc của máy nén hydro là phức tạp. Các thành phần quan trọng hơn bao gồm xi lanh bằng gang, lớp lót xi lanh bằng gang, đầu xi lanh bằng gang, trục khuỷu bằng gang, thanh kết nối, hình chữ thập (bao gồm cả slide slide), đóng gói, piston (bao gồm vòng piston) Thanh, van không khí bằng thép không gỉ, v.v ... Ngoài ra, còn có một số thiết bị phụ trợ, chẳng hạn như bộ lọc khí, bộ đệm, đường ống dầu bôi trơn, v.v ... Giống như máy nén đối ứng khác, máy nén hydro bao gồm ba quá trình: hút, nén và ống xả. Được điều khiển bởi động cơ, trục khuỷu điều khiển hình chữ thập, piston kết nối thanh và piston để di chuyển qua lại trong xi lanh. Khí được nén bởi piston và cuối cùng được thải ra qua van không khí.
3 Ứng dụng máy nén hydro
1. Trong ngành công nghiệp kiềm clor, chức năng chính của máy nén hydro là làm mát và tinh chế hydro ướt nhiệt độ cao khỏi quá trình điện phân, áp lực truyền, duy trì áp suất ổn định của hệ thống hydro và đảm bảo hoạt động an toàn và ổn định của tế bào điện phân.
2. Hiện tại, áp lực môi trường khổng lồ và sự suy giảm dần dần của nhiên liệu hóa thạch và năng lượng truyền thống làm cho các quốc gia trên toàn thế giới tích cực tìm kiếm năng lượng sạch mới. Năng lượng hydro và pin nhiên liệu hydro đã thu hút ngày càng nhiều sự chú ý trên toàn thế giới vì hiệu suất bảo vệ môi trường tốt, hiệu quả chuyển đổi năng lượng cao và nền kinh tế nhất định. Để thúc đẩy sự phát triển của năng lượng hydro, việc cải thiện cơ sở hạ tầng năng lượng hydro là rất cần thiết. Máy nén hydro là một trong ba thiết bị monome lõi và quan trọng cần thiết để xây dựng trạm hydro hóa.

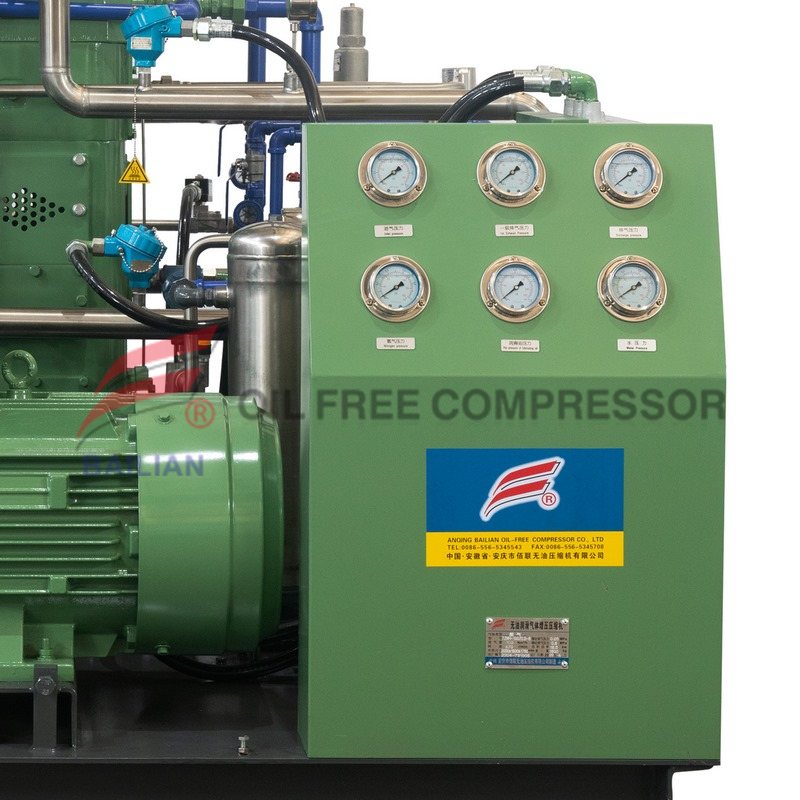

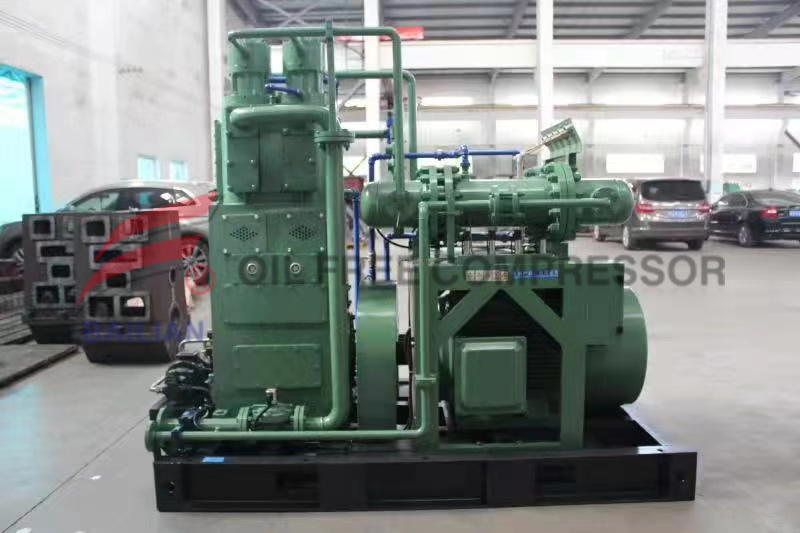

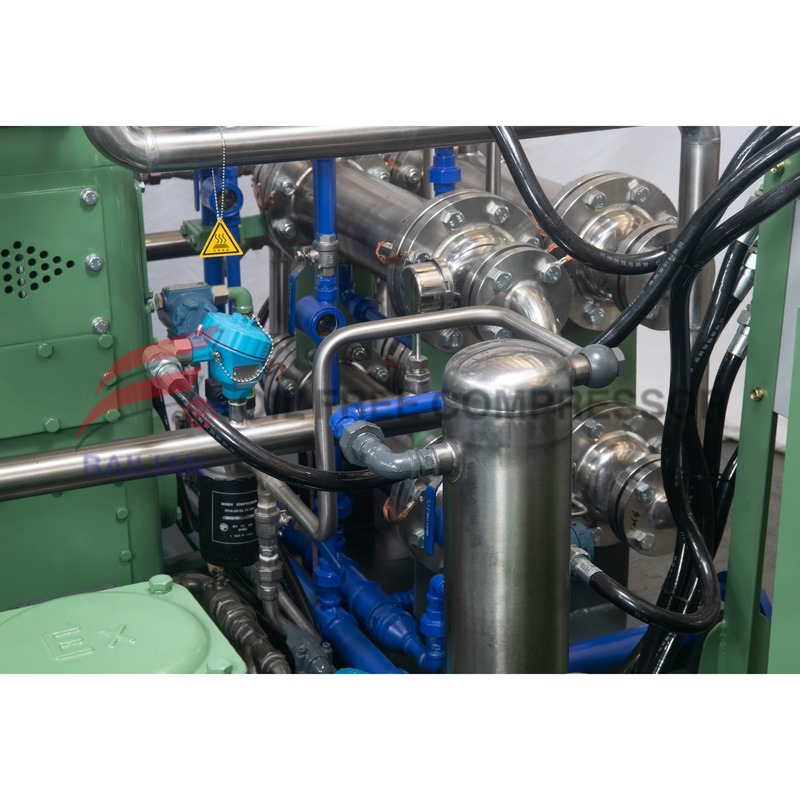

Máy nén hydro không dầu
S/n | MẶT HÀNG | THÔNG SỐ KỸ THUẬT | |
1 | Phương tiện làm việc | Khí hydro khô | |
2 | người mẫu | GXZWH-80/15-150 | |
3 | Kết cấu | Các loại đối ứng không có dầu, loại thẳng đứng | |
4 | Giai đoạn áp lực | Thứ 3; 4cylinder | |
5 | Năng lực định mức (Tiêu chuẩn) NM3/h | 80nm3/giờ | |
6 | Xếp hạng áp suất đầu vào MPA (G) | 1.5 | |
7 | Áp lực đầu ra được đánh giá MPA (G) | 15.0 | |
8 | Nhiệt độ đầu vào | 035 | |
9 | Nhiệt độ đầu ra | ≤55 | |
10 | Truyền nhiệt độ khí ℃ | ≤55 | |
11 | Tốc độ trục r/phút | 350 ※ | |
12 | Cách làm mát | Nước làm mát | |
13 | Cách bôi trơn | Trục và kết nối thanh | |
Hình trụ | Dầu không bôi trơn | ||
Công suất trên trục | ≤11 | ||
14 | Động cơ KW | 15kW 415V50Hz Exdiict4 ※ | |
15 | Truyền con đường | Đai lái xe | |
16 | Cách cài đặt | Tầng hầm đơn giản | |
17 | Các bộ phận điều khiển tự động | Quá tải, dừng tự động | |
18 | Kích thước bên ngoài L × W × H MM | L2500 × w1550 × h1900 ※ | |
19 | Đầu vào và đầu ra mm | DN20/DN15 | |
20 | Trọng lượng kg | 1750 ※ | |
21 | Vôn | 415V/50Hz/3Phase | |
22 | Sự tiêu thụ nước | 1200kg/giờ | |
Đầu ra nước | DN25 | ||
Ống và van, van khí, tay áo xi lanh | Thép không gỉ | ||
Vòng piston, làm đầy đồ đạc | Chứa đầy polytetrafluoroetylen | ||
Quây và trục | Thép carbon |
